工頻耐壓試驗裝置是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法.它能檢查出那些危險性較大的集中缺陷,對判斷電力設備能否繼續參加運行具有決定性作用,是保證設備絕緣水平、避免發生絕緣事故的重要手段.



    工頻耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備,用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗,以考核產品的絕緣水平,發現被試品的絕緣缺陷,衡量過電壓的能力.

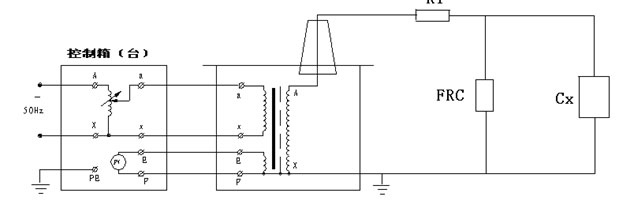

    ●  按試驗要求將控制箱(臺)、變壓器、被試品正確接好線.(接線示意圖)



    ●  根據試驗的要求,整定"時間繼電器"及"過流繼電器".



    A  時間繼電器設置:



    T1,T2,T3,T4設置0~9任意數字,T可設置為H(小時),M(分鐘),S(秒).



    根據試驗要求,在1S~99H內可以任意設置定時時間.



    B 過流繼電器設置:



    過流動作設定值=過流繼電器刻度盤讀數×K,其中K為電流倍率/切除開關的狀態值,分別為X1,X2,OFF,電流倍率/切除開關處于×1,×2位置時,K值分別為1、2,切換為OFF擋時,K值為+∞.過流繼電器整定的是一次電流值,電流表指示的也是一次電流值,設過流繼電器的讀數F為其指針指向的位置,電流倍率K可以旋轉為×1,×2,OFF根據試驗要求,設置過流動作設定值I = FxK.過流繼電器整定的是一次電流值,電流表指示的也是一次電流值(注:不要使用OFF檔,因為會使變壓器失去過流保護功能而導致設備損壞.).



    ●  接入電源,此時,"電源指示燈"亮,表示外部電源已引入.如"零位指示燈"亮,表示調壓器在零位.如"零位指示燈"不亮,應逆時針旋轉調節調壓器手柄至"零位指示燈"亮,表示可進行調壓操作.



    ●  按"啟動按鈕".此時,"工作指示燈","電源指示燈"和"零位指示燈""報警燈"亮;進入送電狀態并有語言提醒"有電危險、請勿靠近".



    ●   以2kV/S勻速順時針旋轉調壓器手柄至被試品規定的耐壓值,并密切注視電流表.此時,"電源指示燈","工作指示燈"亮;"零位指示燈","報警燈"滅,"有電危險、請勿靠近"語言提醒消失.



    ●  根據試驗設置計時時間,啟動"計時按鈕",計時開始,當"計時報警燈"閃爍并伴隨報警聲響時,表示試驗時間已到;試驗完成.



    ●   逆時針旋轉調壓器至"零位指示燈"亮,按下并解除"計時按鈕"自鎖狀態.



    ●  按"停止按鈕",此時,"電源指示燈","零位指示燈"亮,"工作指示燈"滅.



    ●   拔掉電源,拆除接線,試驗結束.



    ●  在升壓或耐壓過程中,如發生短路、閃絡、擊穿過流時,過流繼電器動作,切斷主回路.此時應將調壓器逆時針旋轉至零位,切斷電源,并查明原因,并作詳細記錄.



    ●  試驗完畢,降壓,切斷電源后應將被試品及試驗裝置本身充分放電.
